L’échangeur de chaleur est le cœur thermique d’une chaudière biomasse industrielle. C’est lui qui assure le transfert d’énergie entre les fumées de combustion et l’eau du circuit. Lorsqu’il se dégrade, c’est toute l’installation qui vacille : pertes de rendement, fuites, risque d’arrêt complet. En tant qu’entreprise française spécialisée dans la maintenance de chaudières industrielles biomasse, nous sommes régulièrement appelés à réaliser des retubages complets d’échangeur : une opération lourde mais indispensable pour garantir la continuité de service. Voici, à travers un chantier réel réalisé en avril 2026, ce que représente concrètement cette intervention.
Qu’est-ce qu’un échangeur de chaudière et pourquoi se dégrade-t-il ?
Le rôle de l’échangeur dans une chaudière biomasse
Dans une chaudière biomasse à eau chaude, l’échangeur est constitué d’un faisceau de tubes (appelés tubes de fumées) traversant une masse d’eau. Les fumées issues de la combustion de la biomasse (plaquettes, granulés, déchets de bois…) circulent à l’intérieur de ces tubes, tandis que l’eau à chauffer les entoure. C’est ce différentiel thermique qui permet le transfert d’énergie : la chaleur des fumées passe à travers la paroi des tubes pour réchauffer l’eau du circuit de distribution.
Ces tubes sont donc soumis en permanence à des contraintes importantes : températures élevées côté fumées, eau et humidité côté eau, et potentiellement des dépôts de calcaire, de boues ou de suies selon la qualité du traitement d’eau et le réglage de la combustion.
Les mécanismes de dégradation des tubes de fumées
La corrosion est la principale cause de dégradation des tubes de fumées dans les chaudières biomasse. Elle peut être d’origine interne (côté eau, liée à un traitement d’eau insuffisant ou à des phénomènes d’oxygénation) ou externe (côté fumées, notamment en cas de condensation acide liée à une température de fumées trop basse ou à une teneur en soufre ou en chlore dans le combustible).
Sur le chantier que nous avons réalisé, l’état des tubes déposés était sans équivoque : corrosion avancée avec perforations visibles sur certains tubes, plaques tubulaires fortement oxydées et partiellement déformées. Des dépôts importants de calcaire et de boues tapissaient également l’intérieur de l’échangeur.
Sans intervention, la situation aurait rapidement conduit à des fuites dans l’échangeur (c’est-à-dire un mélange entre les fumées et l’eau du circuit) et à terme à l’arrêt forcé de l’installation.
Comment se déroule un retubage complet d’échangeur ?
Le retubage d’échangeur est une opération de chaudronnerie sous pression qui nécessite des compétences spécialisées et une organisation rigoureuse. Sur ce chantier, elle a mobilisé 3 techniciens pendant 2 semaines.
Dépose et évacuation de l’ancien faisceau tubulaire

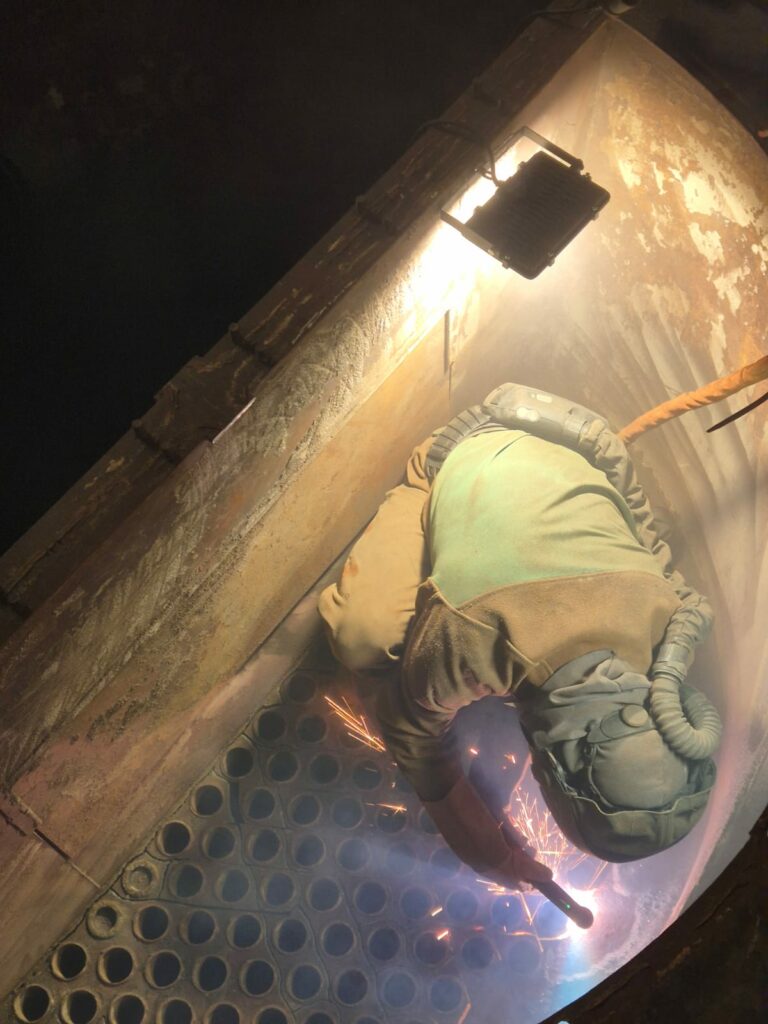

La première étape consiste à découper les plaques tubulaires : les deux plaques métalliques percées dans lesquelles les tubes sont soudés, à l’entrée et à la sortie de l’échangeur. Cette opération se réalise à l’intérieur du corps de chaudière, dans un espace confiné, au chalumeau ou à la disqueuse. Les tubes et les plaques usagés sont ensuite extraits et évacués vers une benne de ferraille.
Sur ce chantier, la masse de matériel déposé était considérable : les 261 tubes en acier, de diamètre 60,3 mm, épaisseur de paroi 3,9 mm et longueur 2 970 mm chacun, représentaient plusieurs tonnes de métal à extraire de la chaudière.
Nettoyage et inspection interne de l’échangeur
Une fois le faisceau tubulaire retiré, l’intérieur du corps de chaudière est nettoyé en profondeur : élimination des dépôts de calcaire, boues et incrustations qui se sont accumulés au fil des années. Ce nettoyage est indispensable avant la pose des nouvelles plaques, car tout résidu peut compromettre la qualité des soudures et la longévité du nouvel équipement. C’est également le moment d’inspecter l’état général de la virole et d’identifier d’éventuelles fragilités structurelles.
Fabrication et mise en place des nouvelles plaques tubulaires

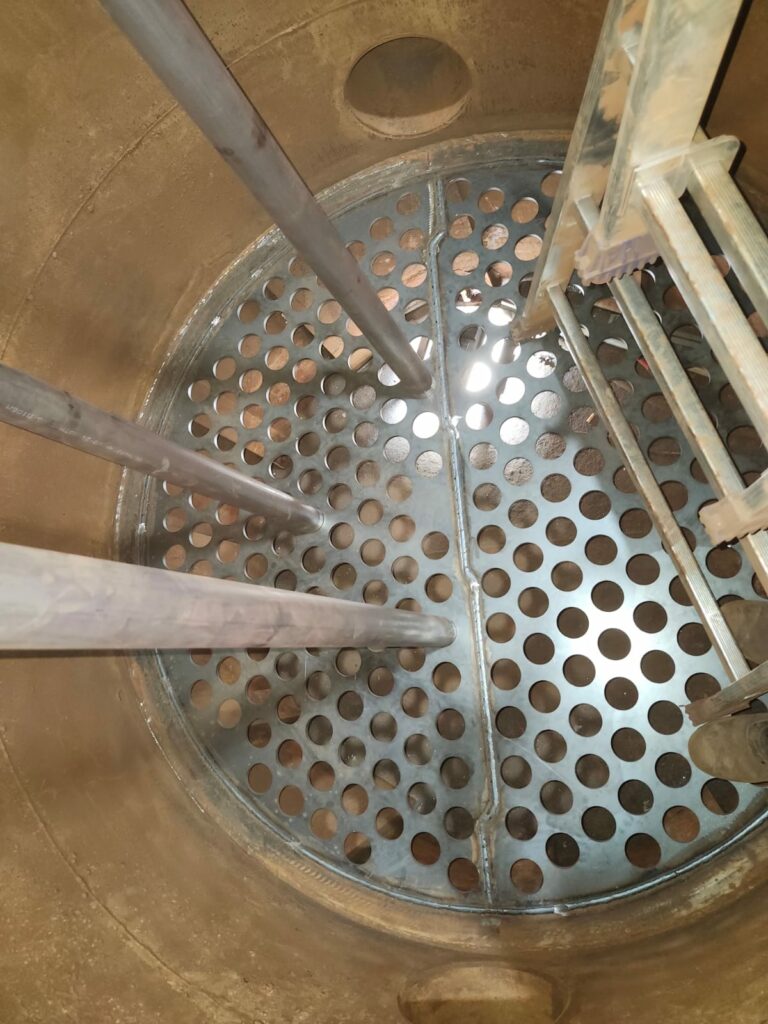

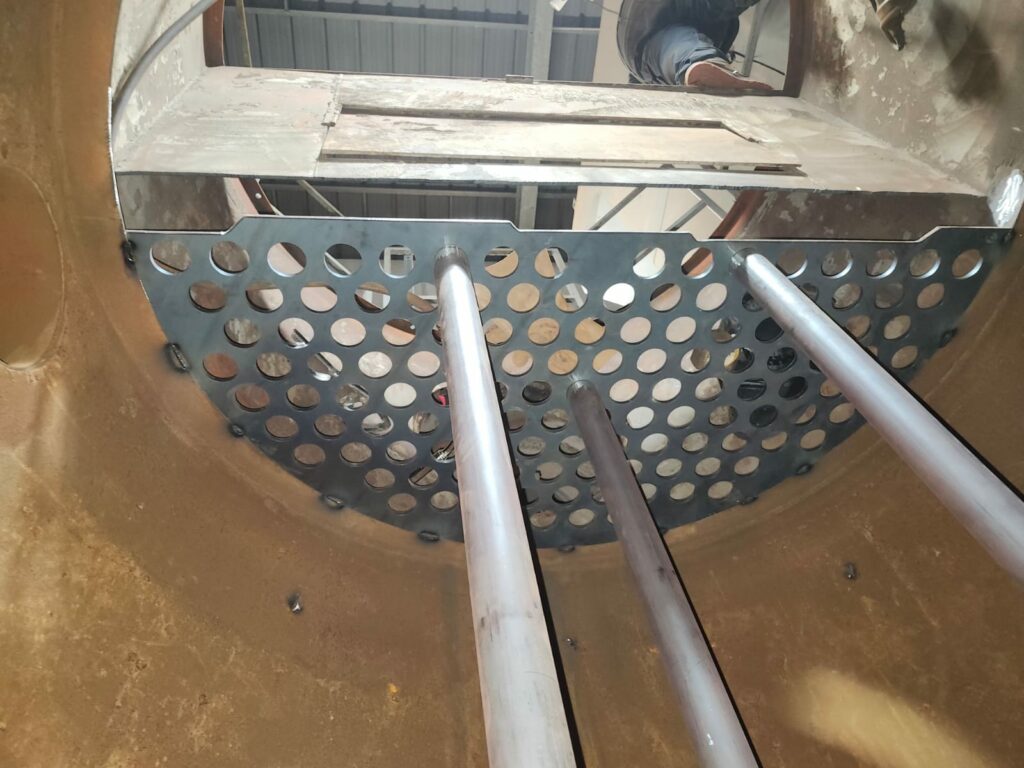

Les nouvelles plaques tubulaires sont fabriquées sur mesure, percées en atelier avec la même configuration que les plaques d’origine. Elles sont ensuite présentées à l’intérieur du corps de chaudière et soudées par points pour maintenir leur position avant la soudure définitive. La précision est essentielle : chaque trou doit être parfaitement aligné pour permettre l’introduction des tubes.
Sur ce chantier, une observation faite lors du nettoyage nous a conduits à renforcer la structure avant la pose des nouvelles plaques. Nous avons ajouté des U de renfort et coulé un béton de protection sur la plaque tubulaire basse, à titre gracieux, pour corriger une fragilité structurelle que nous avions constatée. C’est le type de décision que nous prenons systématiquement : une intervention bien faite doit traiter ce qui est visible, pas seulement ce qui est commandé.

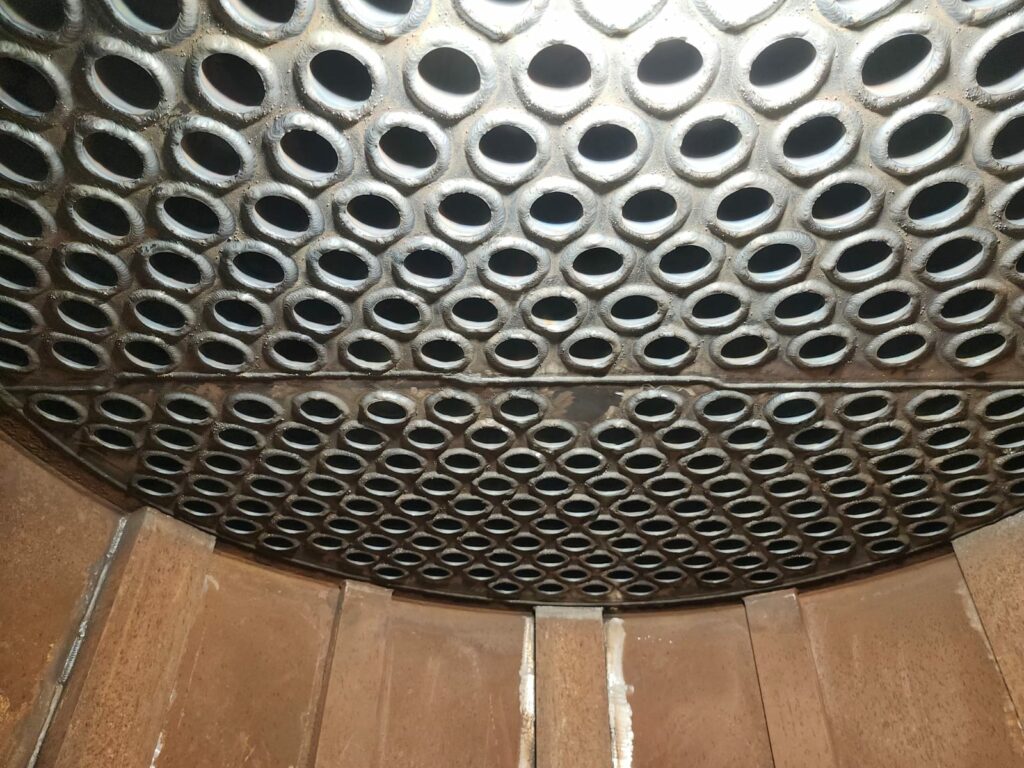

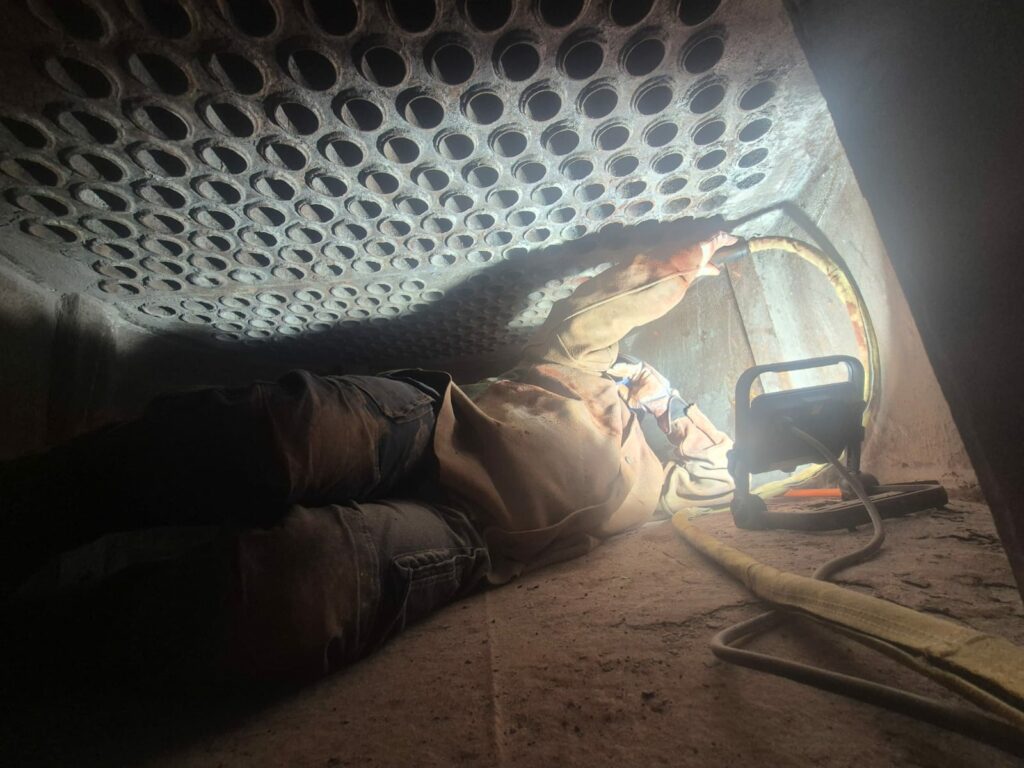

Pose et soudure étanche des tubes
Les 261 nouveaux tubes, en acier P265GH sans soudure (une nuance d’acier spécifiquement normalisée pour les équipements sous pression selon la norme EN 10216-2), sont ensuite introduits un par un dans les alvéoles des plaques tubulaires. Chaque tube est ensuite soudé de manière étanche côté entrée et côté sortie, une soudure qui doit résister à la pression de service et aux cycles thermiques répétés. Cette phase représente la part la plus longue et la plus exigeante du chantier.
Mise en eau et contrôle d’étanchéité
Une fois tous les tubes soudés, l’échangeur est mis en eau sous pression pour contrôler l’étanchéité de l’ensemble. Chaque soudure est inspectée visuellement. En cas de fuite détectée, la soudure concernée est reprise immédiatement avant toute mise en service. Sur ce chantier, le contrôle final a confirmé l’absence totale de fuite.
Points clés à retenir
– La corrosion des tubes de fumées est la principale cause de dégradation des échangeurs sur chaudière biomasse industrielle ; elle peut conduire à des fuites et à un arrêt forcé de l’installation.
– Un retubage complet implique la dépose des anciennes plaques tubulaires et des tubes, le nettoyage interne de l’échangeur, la fabrication et la pose de nouvelles plaques, l’introduction et la soudure étanche des nouveaux tubes, puis un contrôle d’étanchéité sous pression.
– Les tubes utilisés doivent être conformes aux normes applicables aux équipements sous pression (acier P265GH sans soudure selon EN 10216-2 pour cet équipement).
– Un chantier de retubage complet mobilise plusieurs techniciens spécialisés et s’étale sur plusieurs semaines selon la taille de l’échangeur.
– L’inspection de l’état de l’échangeur doit être intégrée au plan de maintenance préventive : intervenir avant la rupture évite les arrêts non planifiés et les surcoûts liés au recours à une chaudière de secours au gaz.
– Le retubage est l’occasion d’inspecter l’ensemble du corps de chaudière et de traiter d’éventuelles fragilités structurelles avant remise en service.
